Фрезерно-гравировальный станок с ЧПУ WoodTec H 1325 4-axis

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Частота, Гц	50 Гц
  Напряжение питания, В	380 В
  Вес	2100 кг
  Длина, мм	3700
  Ширина, мм	1650
  Высота, мм	1650
  Цанга	ER32
  Частота вращения шпинделя, об/мин	0-18000 об/мин
  Максимальная скорость холостого хода	0-35 м/мин
  Общая мощность, кВт	30 кВт
  Охлаждение шпинделя	воздушное
  Мощность шпинделя, кВт	6 кВт
  Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500 мм
  Перемещение шпинделя по оси Z, мм	400 мм
  Система смены инструмента	Ручная
  Тип рабочего стола	Вакуумный и механический с T-пазами крепления 4 зоны
  Тип электродвигателей перемещения	Гибридные двигатели
  Скорость рабочего хода, м/мин	0-15 м/мин
  Посадочный диаметр инструмента, наибольший, мм	20 мм
  Тип передачи по оси Z	ШВП
  Тип передачи по оси X и Y	косозубые рейки

• Описание

  Назначение

  Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

  Виды обрабатываемых материалов

  Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

  Схема обработки



  Комплектация

  №	Наименование	Кол-во, шт.	Примечание
  1	Электрошпиндель HQD, Китай (воздушное охлаждение)	1	6 кВт 18 000 об/мин
  2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
  3	Шкаф с электрокомпонентами станка	1
  4	Стойка управления станком NC Studio	1	4 оси
  5	Датчик измерения и калибровки инструмента	1	Ручное позиционирование
  6	Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	1
  7	Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine	5
  8	Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)	3
  9	Передача при помощи косозубых реек по осям Y, X (комплект)	2
  10	Шарико-винтовая передача по оси Z	1
  11	Набор фрез для обработки дерева / МДФ / ДСП	1
  12	Набор цанг, фиксация гайкой (комплект)	1	ER32
  13	Набор гаечных ключей для обслуживания станка	1
  14	Струбцина для механического крепления деталей (комплект)	1
  15	Ящик с ЗИП	1
  16	Аспирационный кожух на шпиндель	1
  17	Программное обеспечение	1	на русском языке
  18	Руководство пользователя	1	на русском языке

  Область применения

  • Гравировка:

  - Гравировка поверхностей из самых различных материалов

  • Мебельное производство:

  - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

  • Отделка интерьеров:

  - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

  • Отделка экстерьеров:

  - Фигурные наличники на окна и двери с резьбой

  - Декоративные элементы для украшения деревянных домов и бань.

  - Балясины из доски для отделки веранд и беседок, ограды и т.д.

  • Эксклюзивные изделия:

  - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

  • Производство дверей:

  - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.

  - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

  - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.

  - Изготовление эксклюзивных дверей из ценных пород древесины.

  • Модельное производство:

  - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

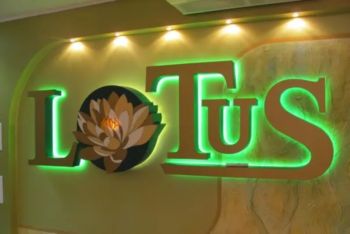

  • Реклама:

  - самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

  Получаемые изделия

  Массив древесины

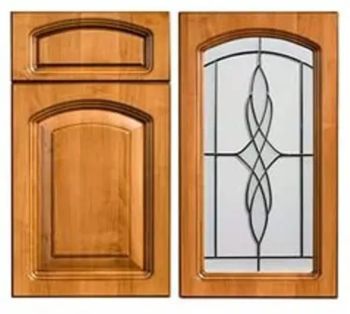

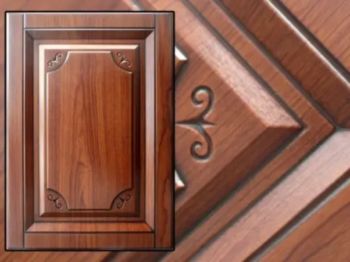

  Фасады

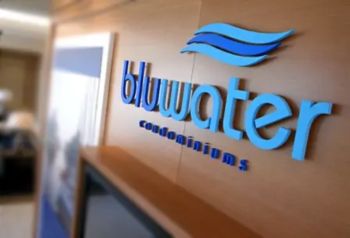

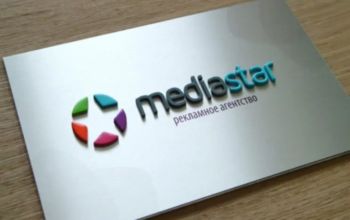

  Различные пластики, ПВХ, акрил и другие материалы

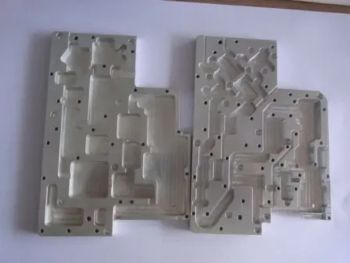

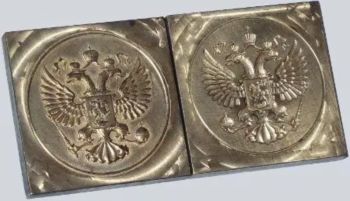

  Цветные металлы





  Конструктивные особенности

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

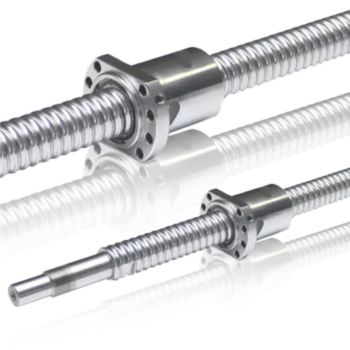

  	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
  	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

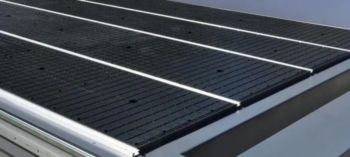

  	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.
  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 6 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно-принудительно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).
  	ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.
  	ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
  	АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
